去年收購了一台二手車 雅歌K9 開起來真的很讚
但是前車主裝的想我不太滿意 所以更換上前一台Tercel上拆下來的JVC音響
但是安裝有點難度
收集了很久資料才敢去動
音響通用的接法 在我前一篇文章有介紹過了 所以直接不講
應該很多人會沒有拆到時鐘下方的這顆螺絲 把時鐘翹起來後 拔起時鐘電源跟故障警示燈電源後
拆除內部的一顆螺絲
最下方還有兩顆螺絲要拆 拆除後 小心的拉出來 避免脆斷
將恆溫面板線 小心的拔除
即可拆除音響四顆螺絲
K9配線方式
白紅 ACC
白綠 永久電
黑 地線
藍黃 左後喇叭+
灰白 左後喇叭-
紅黃 右後喇叭+
綜白 右後喇叭-
藍綠 左前喇叭+
灰黑 左前喇叭-
紅綠 右前喇叭+
棕黑 右前喇叭-
(資料來源網路)
接好線後 用電器膠布包好 未來可能會升級更好的 所以這次不拿熱套管跟電烙鐵焊接
經過一番蒸騰 重複動作到回來 把面板裝回去測試

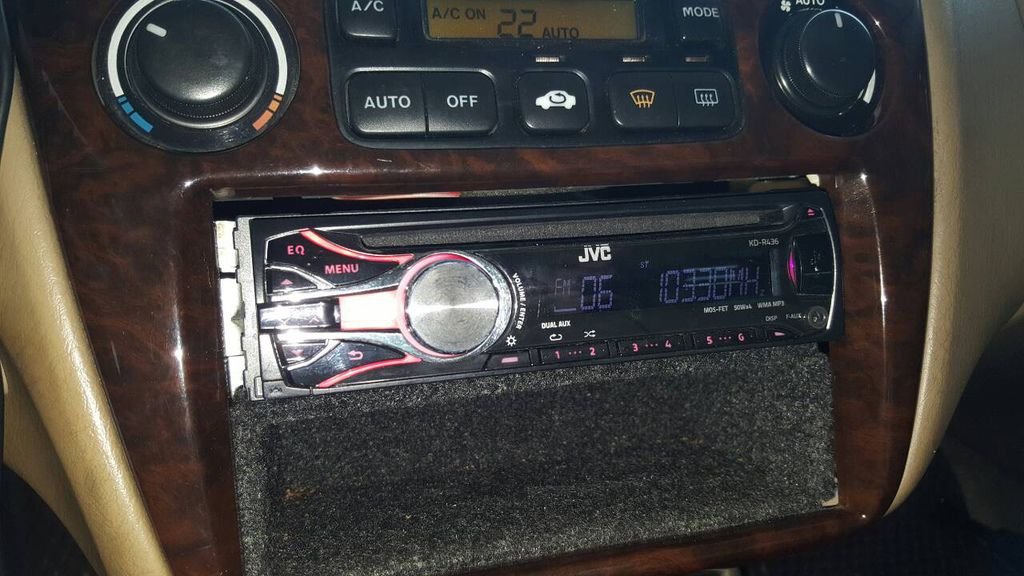

JVC音響可以正常使用了
